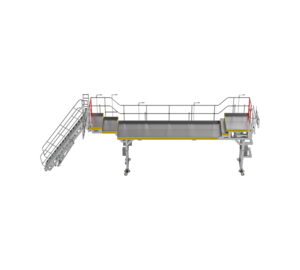

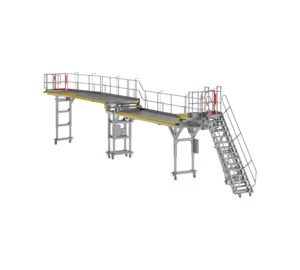

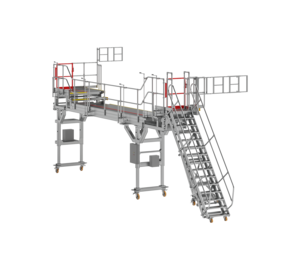

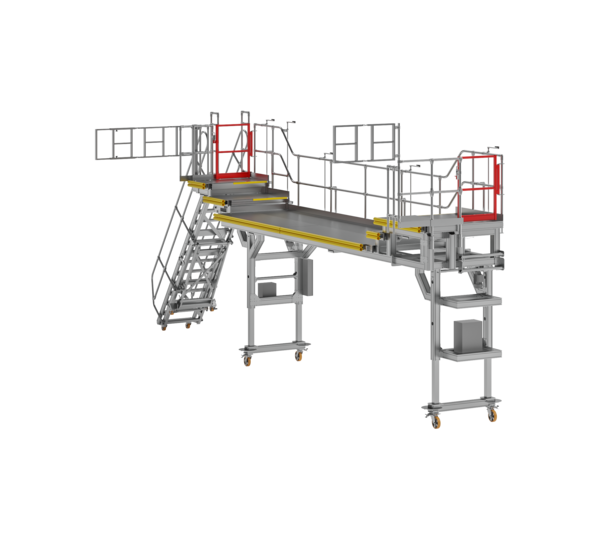

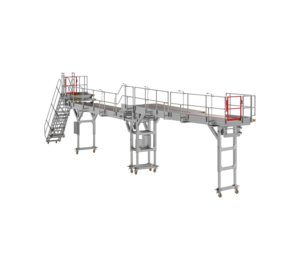

Dockanlage konturangepasst
Spezifikationen
Informationen
- Plattformlänge gesamt: ca. 16.000 mm; unterteilt in einzelne Segmente, ca. 7.000 mm und ca. 9.000 mm
- Plattformbreite (PFB): 1.500 mm / davon ca. 340 mm frei Auskragend + 500 mm Ausschub
- Plattformhöhe max. (PFH max.): 3.400 mm / 2.900 mm
- Plattformhöhe min: (PFH min.): 2.700 mm / 2.200 mm
- Lichte Höhe: ca. 1.960mm bis Unterrahmen
- Verstellbereich (V): 700 mm
- Plattform-Gesamtbreite: ca. 1.700 mm
- Gesamthöhe (H): ca. 4.500 mm
- Variotreppe mit beidseitigem Handlauf sowie erste und letzte Stufe mit gelber Antrittskante
- Stufenbreite: 800 mm
- Variotreppe stirnseitig einhängbar (an beiden Segmenten)
- Metallkette verzinkt mit Warnschild "Do not Enter"
- Je Treppe 3x3 LED-Bänder rot/gelb/grün
- Höhenverstellung mittels Elektromotor und Gewindespindel
- Verstellgeschwindigkeit: 1,2m/min
- 2 Bedienstellen: 1 x am Steuerschrank sowie 1 x Bedieneinheit auf der Arbeitsbühne (hier nur Höhenverstellung nach oben)
- Fahrwerk: Idealstopp-Lenkrollen (Ø 200 mm) mit Richtungsfeststeller, Anfahrschutz und Fußschutz
- 7 Ausschübe mit diversen Breiten und Bedienung mittels Lockantrieb und Handkurbel von der Plattform aus
- 4 Ausschübe zum Ausziehen mit Arretierung über einen Hebel
- 2 Stufen separat ausschiebbar mit Klemmung
- Belag: Aluminium gerieft (Ausschübe: Aluminium-Riffelblech)
- Sicherheitseinrichtungen: Steuerung über Totmannfunktion; minimale und maximale Plattformhöhe elektronisch überwacht; Blinklicht; Warnsignal; Schlüsselschalter am Steuerschrank für Rot / Gelb / Grün; Ampelanzeige des Sperrzustandes sowie des Einrichtbetriebs
- Kantenschutzleiste waagerecht an den Ausschüben an der zum Werkstück gewandten Seite
- Beleuchtung unter der Bühne
- Erdungsanschluss an den einzelnen Bühnenelementen bauseitig
- 3x2 Druckluftanschlüsse mit Y-Abgang
- Flächenlast: 200 kg/m²
- Gesamtbelastung: 700 kg
Kundenwunsch und Aufgabe
Der spezifische Bedarf unseres Kunden aus dem Luftfahrzeugwartungssektor lag in der Entwicklung einer Dockanlage für den Hubschrauber CH53. Eine solche Anlage sollte vorrangig eine strebenfreie Konstruktion aufweisen, um einen uneingeschränkten Zugang zu den relevanten Bauteilen des Luftfahrzeugs zu ermöglichen. Darüber hinaus sollte sie ergonomische Arbeitsbedingungen schaffen und die höchsten Sicherheitsstandards erfüllen, während sie zugleich stabil und konform mit den vorgeschriebenen Industrienormen ist.
- Strebenfreier Zugang zu Bauteilen des Hubschraubers für Wartungsarbeiten
- Ergonomische Arbeitsbedingungen für das Personal
- Einhaltung höchster Sicherheitsstandards
- Stabile Konstruktion unter Einhaltung der Industrienormen
- Elektrische, stufenlose Höhenverstellbarkeit der Arbeitsplattformen
- Schnelle und einfache Montage und Demontage der Dockanlage
- Integration von Sicherheits- und Komfortmerkmalen
Unsere Lösung
Arbeitsbühnen-Konzept
Wir entwickelten Arbeitsbühnen für die linke und rechte Seite des Hubschraubers CH53, die in ihrer Höhe elektrisch stufenlos verstellbar sind. Die elektrisch betriebenen Ausschübe ermöglichen eine genaue Konturanpassung an den Hubschrauber.
Anpassbare Geschwindigkeit und Höhe
Die elektrische Höhenverstellung ermöglicht eine präzise Einstellung der Arbeitsplattformen. Mit einer Plattformlänge von insgesamt ca. 16000 mm und einer variablen Höhe bieten sie eine umfangreiche und flexible Arbeitsfläche.
Medienversorgung und Ausstattung
Mit der der Teilbarkeit der Bühnensegmente (maximale Plattformlänge von 16000 mm), elektrisch betriebenen Ausschübe und einer variablen Höhe bieten sie eine umfangreiche und flexible Arbeitsfläche.
Sicherheit und Flexibilität
Die Verbindung der Bühnenelemente mit Schnellverbindern sowie die ergonomisch gestaltete Variotreppe sorgen für Flexibilität und Sicherheit im Arbeitsprozess. Zusätzliche Sicherheitsmerkmale sind ein robustes Geländersystem mit Fuß- und Knieleisten und die Anwendung einer Totmannsteuerung.
Steuerung und Begrenzung
Die gesamte Dockanlage ist so konzipiert, dass sie sowohl manuell als auch im Automatikmodus bedient werden kann, was einen vielseitigen Einsatz in der Luftfahrzeugwartung ermöglicht.
Elektrische Versorgung
Eine robuste und sichere Stromversorgung wird durch die spezifische Anbringung von Elektroinstallationen gewährleistet, die den Bedienern eine gute Zugänglichkeit bieten.
Fazit
Unsere Dockanlage erfüllt und übertrifft die Kundenanforderungen durch ihre innovative Konstruktion und funktionsreiche Ausstattung. Sie ermöglicht effiziente und sichere Wartungsarbeiten am Hubschrauber CH53 und trägt zu verbesserten Arbeitsbedingungen und gesteigerter Zufriedenheit des Wartungspersonals bei.
