Bestell-Nr.: 930207

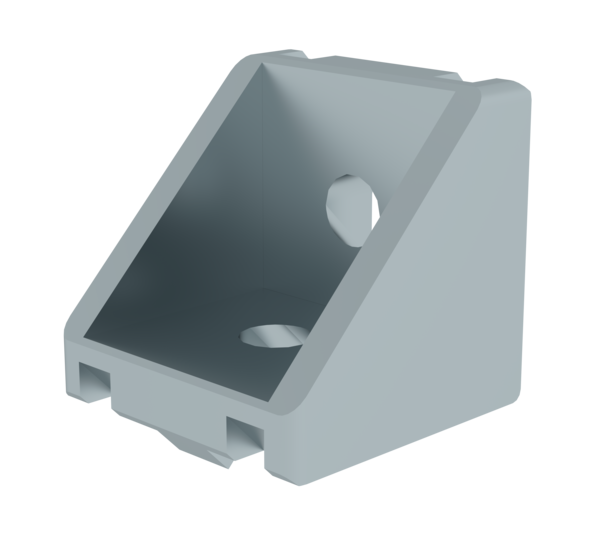

Eckwinkel 30x30 mm
Preis auf Anfrage
Spezifikationen
Verbindungsart
Winkelverbindung
Material
Druckguss
Gewicht/Stück
23 g
Nutgröße
6 mm
Maß A
30 mm
Maß B
30 mm
Maß C
30 mm
Maß D
5 mm
Bestell-Nr.
930207
Informationen
- Profilwinkel für Profil 30
- Zur Verbindung von Profilen untereinander
- Besonders gut geeignet zur nachträglichen Profilmontage
Sichere 90°-Verbindungen für Profilbaukästen – wahlweise für Nut 6 in 30-mm-Profilen oder Nut 8 in 40-mm-Profilen.
Schlüsselvorteile
- Universell einsetzbar: Passend für alle MUNK Konstruktionsprofile 30 × 30 mm (Nut 6) oder 40 × 40 mm (Nut 8) – ideal für rechtwinklige Rahmen, Gestelle und Schutzeinhausungen.
- Nachrüstfreundlich: Einschwenkbar in offene Nuten; perfekt für Erweiterungen ohne Demontage ganzer Baugruppen.
- Robust & langlebig: Druckgusskörper mit 5-mm-Wandstärke für hohe Klemmkräfte und dauerhafte Winkeltreue.
- Saubere Optik: Innenliegende Schrauben verdecken Befestigungspunkte und sorgen für glatte Außenseiten.
Typische Anwendungen
- Maschinenrahmen: Aussteifen von 30- bzw. 40-mm-Profilen ohne Schweißarbeiten.
- Schutz- & Prüf-Einhausungen: Schneller Aufbau stabiler 90°-Rahmen mit Glas- oder Gitterfüllungen.
- Montagetische & Arbeitsplätze: Nachträgliches Ergänzen von Ablagen, Leitblechen oder Schwenkarmen.
- Transportgestelle: Verwindungssteife Eckverbindungen bei Routenzug-Wagen und Ladungsträgern.
Montagehinweis
Nutenstein (nicht enthalten) einschieben oder einschwenken, Eckwinkel aufsetzen, Schraube (nicht enthalten) mit Innensechskant anziehen – fertig. Die Verbindung bleibt lösbar und kann jederzeit versetzt oder erweitert werden.
- Unternehmenszertifizierung: ISO 9001
- Unternehmenszertifizierung: ISO 14001
- Unternehmenszertifizierung: EN 1090
- Unternehmenszertifizierung: EcoVadis
- RoHS
- REACH
- Die MUNK Group arbeitet mit einem Code of Conduct
- Das Lieferkettengesetz findet aufgrund unserer Größe keine Anwendung
- Die verwendeten Materialien sind der technischen Spezifikation aufgeführt
- Ressourcenschonende Herstellung: eigene Photovoltaik-Anlagen
- Energieeffizienter Verbrauch bei der Herstellung: LED-Beleuchtung
- Reparaturfähigkeit, Langlebigkeit und Qualität: 15 Jahre Garantie auf Serienprodukte made in Germany
- Recyclingfähigkeit: Unsere Produkte bestehen zum größten Teil aus Aluminium, Stahl oder Holz und können direkt dem Recyclingprozess zugeführt werden.
- Sozialverträgliche Arbeitsbedingungen in der Produktion: faire Löhne, Gleichberechtigung zwischen den Geschlechtern
- Sparsame und recyclingfähige Verpackung: Kein Einsatz von Styropor, überwiegend Nutzung von Holz und Pappe, geringe Anteile von Kunststoff
- Keine gesundheitliche Belastung der Anwenderinnen und Anwender
Lieferumfang
- Eckwinkel: 1 x
Vergleichstabelle
| Produktbezeichnung | Eckwinkel 30x30 mm Profil 40 | Eckwinkel 40x40 mm Gr. 8 Profil 40 |
|---|---|---|
| Verbindungsart | Winkelverbindung | Winkelverbindung |
| Material | Druckguss | Druckguss |
| Gewicht/Stück | 23 g | 59 g |
| Nutgröße | 6 mm | 8 mm |
| Maß A | 30 mm | 40 mm |
| Maß B | 30 mm | 40 mm |
| Maß C | 30 mm | 40 mm |
| Maß D | 5 mm | 5 mm |
| Bestell-Nr. | 930207 | 930205 |
