Bestell-Nr.: 930210

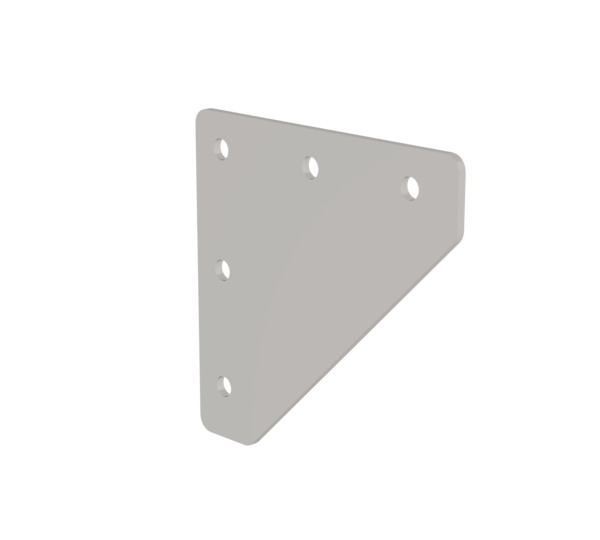

Knotenblech 110x110x3 mm
Preis auf Anfrage
Spezifikationen
Verbindungsart
Winkelverbindung
Material
Edelstahl
Profilmaß X
30 mm
Gewicht/Stück
193 g
Nutgröße
6 mm
Maß A
110 mm
Maß B
110 mm
Maß C
3 mm
Maß D
24 mm
Bestell-Nr.
930210
Informationen
- Knotenblech für Profil 30
- Zur Verstärkung stark beanspruchter Verbindungen
Hochfeste Edelstahl-Verstärkungen für beanspruchte Profilknotenpunkte! MUNK Knotenbleche aus rostfreiem Edelstahl verstärken Winkel- und T-Verbindungen dort, wo hohe Kräfte oder Vibrationen auftreten – von 30-mm-Profilen bis zu 80-mm-Schwerlast-Konstruktionen.
Verstärkung genau dort, wo sie gebraucht wird
- Knotenblech-Varianten für alle Profilgrößen: 30 mm (6-mm-Nuten), 40 mm (8-mm-Nuten) bis 80 mm (8-mm-Nuten)
- Zwei Verbindungsarten: Winkelverbindungen (90°-Ecken) und T-Verbindungen (Kreuzungspunkte)
- 3 mm Edelstahl-Wandstärke: Korrosionsbeständig und dauerfest bei dynamischen Lasten
Einfache Integration in bestehende Konstruktionen
Knotenbleche werden mit Standard-Nutensteinen und Schrauben befestigt – keine spanende Bearbeitung erforderlich. Sowohl für die Erstmontage als auch für nachträgliche Verstärkungen geeignet.
Typische Einsatzfelder
- Schwerlast-Maschinengestelle: Verstärkung von Hauptknotenpunkten bei Bearbeitungszentren und Pressen
- Vibrationsbeanspruchte Rahmen: Dämpfung von Schwingungen in Förderanlagen und Produktionslinien
- Sicherheitskritische Verbindungen: Zusätzliche Ausfallsicherheit bei Prüfständen und Hebezeugen
- Transportgestelle: Erhöhte Dauerfestigkeit bei mobilen Routenzug-Systemen
Entdecken Sie die MUNK Knotenbleche – die professionelle Verstärkung für Profilverbindungen, die heute kritische Lasten aufnimmt und morgen erweitert werden kann.
- Unternehmenszertifizierung: ISO 9001
- Unternehmenszertifizierung: ISO 14001
- Unternehmenszertifizierung: EN 1090
- Unternehmenszertifizierung: EcoVadis
- RoHS
- REACH
- Die MUNK Group arbeitet mit einem Code of Conduct
- Das Lieferkettengesetz findet aufgrund unserer Größe keine Anwendung
- Die verwendeten Materialien sind der technischen Spezifikation aufgeführt
- Ressourcenschonende Herstellung: eigene Photovoltaik-Anlagen
- Energieeffizienter Verbrauch bei der Herstellung: LED-Beleuchtung
- Reparaturfähigkeit, Langlebigkeit und Qualität: 15 Jahre Garantie auf Serienprodukte made in Germany
- Recyclingfähigkeit: Unsere Produkte bestehen zum größten Teil aus Aluminium, Stahl oder Holz und können direkt dem Recyclingprozess zugeführt werden.
- Sozialverträgliche Arbeitsbedingungen in der Produktion: faire Löhne, Gleichberechtigung zwischen den Geschlechtern
- Sparsame und recyclingfähige Verpackung: Kein Einsatz von Styropor, überwiegend Nutzung von Holz und Pappe, geringe Anteile von Kunststoff
- Keine gesundheitliche Belastung der Anwenderinnen und Anwender
Lieferumfang
- Knotenblech: 1 x
Vergleichstabelle
| Produktbezeichnung | Knotenblech 110x110x3 mm Winkelverbindung Profil 30 | Knotenblech 120x105x3 mm T-Verbindung Profil 30 | Knotenblech 125x125x3 mm Winkelverbindung Profil 40 | Knotenblech 150x125x3 mm T-Verbindung Profil 40 | Knotenblech 168x200 mm T-Verbindung Profil 80 | Knotenblech 200x200x3 mm Winkelverbindung Profil 80 |
|---|---|---|---|---|---|---|
| Verbindungsart | Winkelverbindung | T-Verbindung | Winkelverbindung | T-Verbindung | T-Verbindung | Winkelverbindung |
| Material | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl |
| Profilmaß X | 30 mm | 30 mm | 40 mm | 40 mm | 80 mm | 80 mm |
| Gewicht/Stück | 193 g | 202 g | 263 g | 312 g | 639 g | 738 g |
| Nutgröße | 6 mm | 6 mm | 8 mm | 8 mm | 8 mm | 8 mm |
| Maß A | 110 mm | 120 mm | 125 mm | 150 mm | 168 mm | 200 mm |
| Maß B | 110 mm | 105 mm | 125 mm | 125 mm | 200 mm | 200 mm |
| Maß C | 3 mm | 3 mm | 3 mm | 3 mm | 3 mm | 3 mm |
| Maß D | 24 mm | 24 mm | 34 mm | 34 mm | 74 mm | 74 mm |
| Bestell-Nr. | 930210 | 930213 | 930211 | 930214 | 930215 | 930212 |
