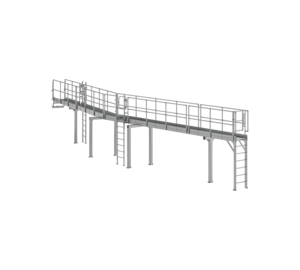

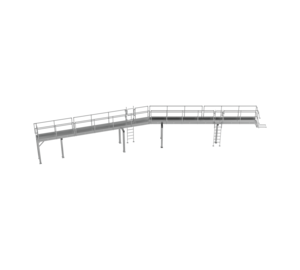

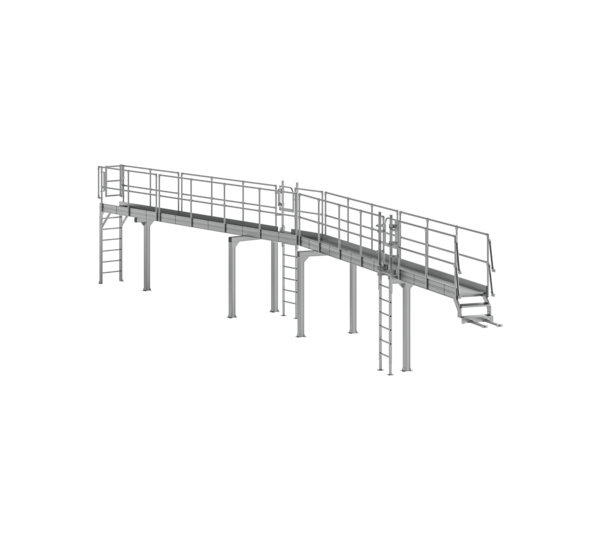

Laufsteganlage abgewinkelt
Spezifikationen
Informationen
- Plattformlänge bis zum Knick: ca. 17.000 mm, 4-teilig
- Plattformlänge vom Knick bis zum senkrechten Abstieg: ca. 8.394 mm, 2-teilig
- Plattformbreite: 650 mm
- Plattformhöhe Oberkante: 2.040 mm
- Lichte Höhe: 1.800 mm
- Gesamtbreite: ca. 750 mm
- Belag: Alu gerieft
- Geländer: umlaufend starr
- 3 Sicherungstüren an den Abstiegen
- 3 senkrechte Abstiege (1 Stück an der Stirnseite, 2 Stück an den Längsseiten)
- Flächenlast: 1,5 kN/m²
- Gesamtbelastung: 500 kg
Kundenwunsch und Aufgabe
Der Kunde, ein renommierter Getränkehersteller, benötigte eine Lösung zur Optimierung der Laufwege innerhalb seiner Anlage. Der Fokus lag auf der Verkürzung des Laufwegs, der sicheren und ergonomischen Anbindung an einen bestehenden Überstieg sowie der Verbesserung der Arbeitssicherheit durch Vermeidung von Durchgängen unterhalb der Förderbänder.
- Verkürzung des Laufwegs innerhalb der Anlage
- Anbindung an einen vorhandenen Überstieg
- Sichere und ergonomische Zugänge
- Stabile, zuverlässige und normgerechte Ausführung
Unsere Lösung
Laufsteganlage-Konzept
Die Lösung besteht aus einer abgewinkelten Laufsteganlage, die in modularer Bauweise gefertigt wird. Die Anlage ist so konzipiert, dass sie sich nahtlos in die bestehende Infrastruktur des Kunden integriert und den spezifischen Anforderungen der Anlage gerecht wird.
Modulare Bauweise und technische Details
Die Plattformen und Stützrahmen der Laufsteganlage sind aus hochwertigen Materialien gefertigt und gewährleisten Langlebigkeit und Stabilität. Das Geländer ist mit einer Höhe von 1100 mm sowie Fuß- und Knieleisten ausgestattet, um maximale Sicherheit zu bieten. Die Anlage umfasst eine Plattformlänge von insgesamt ca. 25 m, eine Breite von 650 mm und eine Höhe von 2 m.
Sicherheit und Ergonomie
Die Laufsteganlage beinhaltet drei senkrechte Abstiege, die einen sicheren und ergonomischen Zugang ermöglichen. Die Stützrohre der Plattformen sind verstellbar, um eine optimale Anpassung und Stabilität zu gewährleisten. Die Gesamtbelastung der Anlage liegt bei 500 kg mit einer Flächenlast von 1,5 kN/m².
Fazit
Die innovative Laufsteganlage abgewinkelt bietet dem Kunden eine maßgeschneiderte Lösung, die sowohl die Effizienz in der Anlage steigert als auch die Sicherheit und Ergonomie für die Mitarbeiter verbessert. Sie ist eine ideale Kombination aus Funktionalität, Sicherheit und Anpassungsfähigkeit und übertrifft damit die Erwartungen des Kunden in allen Bereichen.
