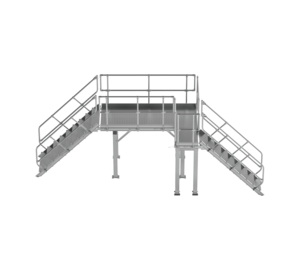

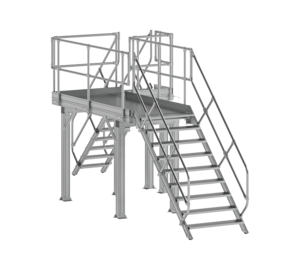

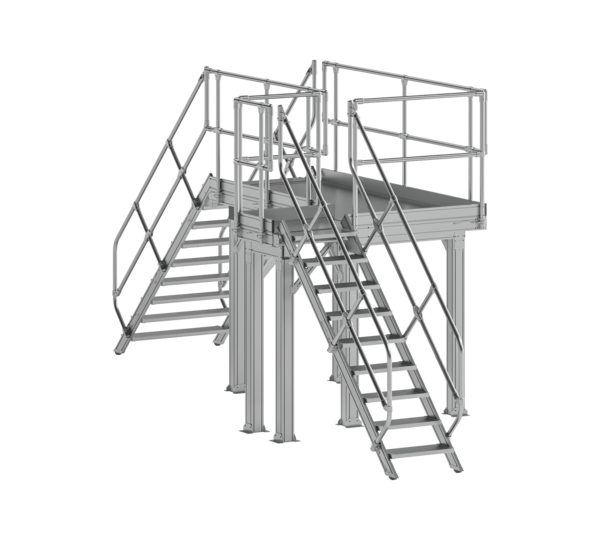

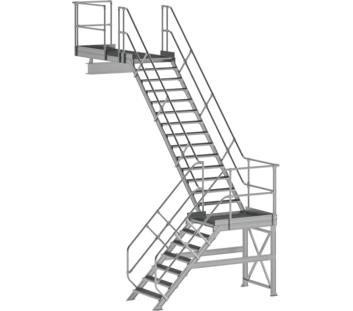

Überstieg 45° in Z-Form
Spezifikationen
Informationen
- Plattformlänge (PFL 1): 2.860 mm
- Plattformbreite (PFB 1): min. 1.200 mm
- An einer Plattform-Stirnseite mit Einhängekonsole für Treppe
- Plattformlänge (PFL 2): 960 mm
- Plattformbreite (PFB 2): 650 mm
- An der Objekt abgewandten Plattform-Längsseite mit Einhängekonsole für Treppe
- Plattformhöhe Oberkante (PFH): 1800 mm
- Gesamtbreite (B 1): 1.300 mm
- Gesamtbreite (B 2): 700 mm
- Lichte Höhe (LH): 1.682 mm (bei PFL 1)
- Lichte Höhe (LH): ca. 1.682 mm (bei PFL 2)
- Lichte Weite (LW I): min. 1.892 mm an der PFL 1
- Lichte Weite (LW II): min. 800 mm an der PFB 1
- Stufenbreite Treppe 1 (SB 1): 1.050 mm
- Stufenbreite Treppe 2 (SB 2): 600 mm
- Stufentiefe Treppe 1/2 (ST): 240 mm
- Neigung Treppe 1/2 (W): 45°
- Befestigung: Befestigungswinkel unten 10 Stück
- Belag: Alu-gerieft
- Flächenlast: 1,5 kN/m²
- Stufenbelastung: 150 kg
Kundenwunsch und Aufgabe
Ein innovatives Produktionsunternehmen benötigte einen spezialisierten Überstieg für seine Anlage, der über Rollenbahnen führt und speziell auf die Anforderungen der Wartung abgestimmt ist. Die Herausforderung bestand darin, einen Überstieg zu entwickeln, der einfach demontierbar, ergonomisch und sicher für die Mitarbeiter ist und dabei stabil, zuverlässig und normgerecht ausgeführt wird.
- Spezialüberstieg für Produktionsanlagen
- Einfache Demontage für Wartungszwecke
- Individuelle Anpassung für verschiedene Anlagentypen
- Hohe Standsicherheit und Arbeitssicherheit
Unsere Lösung
Design des Überstiegs
Wir entwickelten einen Überstieg in Z-Form, bestehend aus zwei Plattformen mit unterschiedlichen Längen und Breiten, die durch zwei einhängbare Treppen verbunden sind. Sechs Stützen mit Fußwinkeln sorgen für eine sichere Befestigung des Überstiegs. Ein umlaufendes, steckbares Handlauf- und Geländersystem bietet zusätzliche Sicherheit.
Technische Merkmale
Die Hauptplattform hat eine Länge von 2860 mm und eine Breite von mindestens 1200 mm, während die zweite Plattform 960 mm lang und 650 mm breit ist. Beide Plattformen befinden sich in einer Höhe von 1800 mm über dem Boden. Die Treppen weisen eine Neigung von 45° auf, mit Stufenbreiten von 1050 mm bzw. 600 mm und einer Stufentiefe von 240 mm. Der Belag besteht aus gerieftem Aluminium.
Sicherheits- und Komfortaspekte
Die Plattformen sind so konstruiert, dass sie eine Flächenlast von 1,5 kN/m² tragen können, mit einer Stufenbelastung von bis zu 150 kg.
Fazit
Der Überstieg 45° in Z-Form bietet eine maßgeschneiderte, sichere und flexible Lösung für die spezifischen Anforderungen des Produktionsunternehmens. Mit seiner einfachen Demontage, ergonomischen Gestaltung und hohen Standsicherheit verbessert er die Effizienz und Sicherheit bei Wartungsarbeiten an den Produktionsanlagen.
